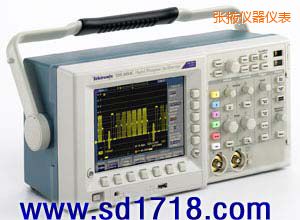

數字熒光示波器 |
|
| 型 號：TDS3034C |
| 品 牌：美國泰克TEK |
技術指標：每條通道取樣速率 2.5 GS/s
最大記錄長度 10 K 點
|
 |
張掖數字熒光示波器-TDS3034C-美國泰克TEK
| TDS3034C |
| 帶寬 |
300 MHz |
| 通道 |
4 |
| 每條通道取樣速率 |
2.5 GS/s |
| 最大記錄長度 |
10 K 點 |
| 垂直分辨率 |
9 位 |
| 垂直靈敏度(/div) |
1 mV －10 V |
| 垂直精確度 |
±2% *1 |
| 最大輸入電壓(1 MΩ) |
150 VRMS CAT I (300 V CAT II 和標準 10X探頭) |
| 位置范圍 |
± 5 div |
| 帶寬BW極限 |
20 MHz，，150MHz |
| 輸入耦合 |
AC, DC, GND |
| 輸入阻抗選擇 |
1 MΩ 與 13 pF 或 50Ω 并聯 |
| 時基范圍 (/div) |
2 ns-10 s/div |
| 時基精確度 |
20 ppm |
| 顯示器 |
彩色 LCD |
| *1 溫度高于+30 ℃和低于 +18 ℃ 時減額 0.025%/℃。 |
- 300 MHz 帶寬
- 取樣速率高達 2.5 GS/s
- 4 條通道
- 全 VGA 彩色 LCD 顯示
- 25 種自動測量功能
- 9 位垂直分辨率
- 多語言用戶界面
- 使操作更簡易"快捷菜單"圖形用戶界面
- 內置以太網端口
- e*ScopeTM 網上遙控功能
- WaveAlertTM 自動波形異常檢測能力
- 應用模塊
－詳細設計分析所需的高級分析功能
－電信模板測試
－FFT
－用于測試和排障的兩種視頻模塊
－快速"是否通過"測試所需的極限測試
－高級觸發功能，，其中包括：毛刺、欠幅脈沖和邏輯觸發
- TekProbeTM Level II 接口支持的探頭包括：可自動提供定標和換算單位的有源探頭、差分探頭和電源探頭
- 便于數據儲存和文件編制的USB接口
應用領域
- 電信設備制造測試
- 數字電路設計與調試
- 視頻設備安裝與維護
- 電源設計
|
