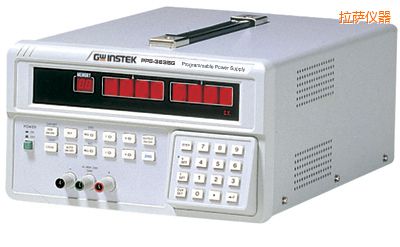

拉薩可程式/線性/直流電源供應器-PPT-1830G-臺灣固緯GWINSTEK
PPT是三路輸出，，138W / 126W可編程線性直流電源。過電壓及過電流保護可以使PPS電源和負載免受意外損壞，符合大多數如UL、CSA和IEC安規標準，10mV /1mA高解析度，，Sense功能可以補償電力線與負載間的壓降損失，簡潔的設計整合了輸出限制，儲存及呼叫功能和連續的自動測試功能於一體，透過GPIB介面的SCPI指令和LabVIEW的驅動滿足選程控制和ATE系統開發的要求，功能豐富的PPT電源是那些要求高精確度和滿足國外安全規範?wèi)?yīng)用場合的最佳選擇。
特點
具UP/DOWN鍵，，操作容易
高解析度：10mV、1mA
過電壓保護與過電流保護功能(硬體控制)
記憶容量50組
自我測試與軟體校正
符合UL、CSA、IEC安全規範
高穩定度、低漂移
4 位數顯示
前端/後端輸出及Sense切換功能
具計時器可做設定步驟自動測試
具自動串並聯功能
三組輸出
自動Tracking
IEEE-488.2介面
可提供Labview Driver Software
|
|
PPT-1830
|
PPT-3615
|
|
輸出
|
|
電壓
|
0 ~ 18V x 2, 0 ~ 6V x 1
|
0 ~ 36Vx2, 0~6Vx1
|
|
電流
|
0 ~ 3A x 2, 0 ~ 5A x 1
|
0 ~ 1.5Ax2, 0~3Ax1
|
|
過電壓保護
|
0 ~ 20V x 2, 0 ~7V x 1
|
0 ~ 38.5Vx2, 0~7Vx1
|
|
負載變動率
|
|
電壓
|
< 3mV 後板輸出 ( < 6mV 前板輸出 )
|
|
電流
|
< 3mA ( < 6mA 額定電流 > 3.5A )
|
|
電源變動率
|
|
電壓
|
< 3mV
|
|
電流
|
< 3mA
|
|
解析度
|
|
電壓
|
10mV ( 20mV 額定電壓 > 36V )
|
|
電流
|
1mA ( 2mA 額定電流 > 3.5A )
|
|
過電壓保護
|
10mV ( 20mV 額定電壓 > 36V )
|
|
設定準確度(25 + 5°C) ?
|
|
電壓
|
< 0.05% + 25mV ( + 50mV 額定電壓 > 36V )
|
|
電流
|
< 0.2% + 10mA
|
|
過電壓保護
|
< 2% + 0.6V
|
|
漣波及雜訊(20Hz~20MHz)
|
|
電壓
|
Ripple：1mVrms / 3mVp-p
Noise：2mVrms / 30mVp-p
|
|
電流
|
< 3mArms ( < 5mArms 額定電流 > 3.5A )
|
|
溫度係數(0~40°C)
|
|
電壓
|
< 100ppm + 3mV
|
|
電流
|
< 150ppm + 3mA
|
|
讀回值解析度
|
|
電壓
|
10mV ( 20mV 額定電壓 > 36V )
|
|
電流
|
1mA ( 2mA 額定電流 > 3.5A )
|
|
讀回值準確度(25 + 5°C)
|
|
電壓
|
< 0.05% + 25mV ( + 50mV 額定電壓 > 36V )
|
|
電流
|
< 0.2% + 10mA
|
|
反應時間
|
|
電壓上升
|
10%~90%<100mS
|
|
電壓下降
|
90%~10%? <100mS
|
|
讀回值溫度係數
|
|
電壓
|
< 100ppm + 10mV ( + 20mV 額定電壓 > 36V )
|
|
電流
|
< 150ppm + 10mA
|
|
漂移
|
|
電壓
|
< 0.03% + 6mV
|
|
電流
|
< 0.1% + 6mA
|
|
同步追蹤操作
|
|
同步追蹤誤差
|
< 0.1% + 50mV
|
|
串聯調節率
|
< 50mV
|
|
並聯操作
|
|
設定準確度
|
電壓 < 0.05% + 25mV ( + 50mV 額定電壓 > 36V )
|
|
(25 + 5°C)
|
電流 < 0.2% + 20mA
過電壓保護< 2% + 0.6V
|
|
負載調節率
|
電壓< 3mV 後板輸出 ( < 6mV 前板輸出 )
電流< 6mA ( < 12mA 額定電流 > 3.5A )
|
|
電源調節率
|
電壓< 3mV
電流< 6mA
|
|
記憶
|
|
儲存/呼叫
|
0 ~ 49
|
|
計時器
|
|
時間設定
|
1sec ~ 255min
|
|
解析度
|
1sec
|
|
功能
|
for output working loop (Auto Step running)
|
|
介面
|
|
|
GPIB 介面
|
|
附件
|
|
|
電源線 x 1,
操作手冊 x 1,
測試線 GTL-105 x 3
|
|
尺寸及重量
|
|
|
255(寬) x 145(高) x 346(長) mm,
約 10 公斤
|
